Datatwin 8 es un periférico de Pinboard Computers para los Amstrad PCW serie 8000 que añade dos unidades de disco externas de 3.5".

Dispone de un control que permite seleccionar las unidades internas o las externas y su capacidad, 180 o 720KB.

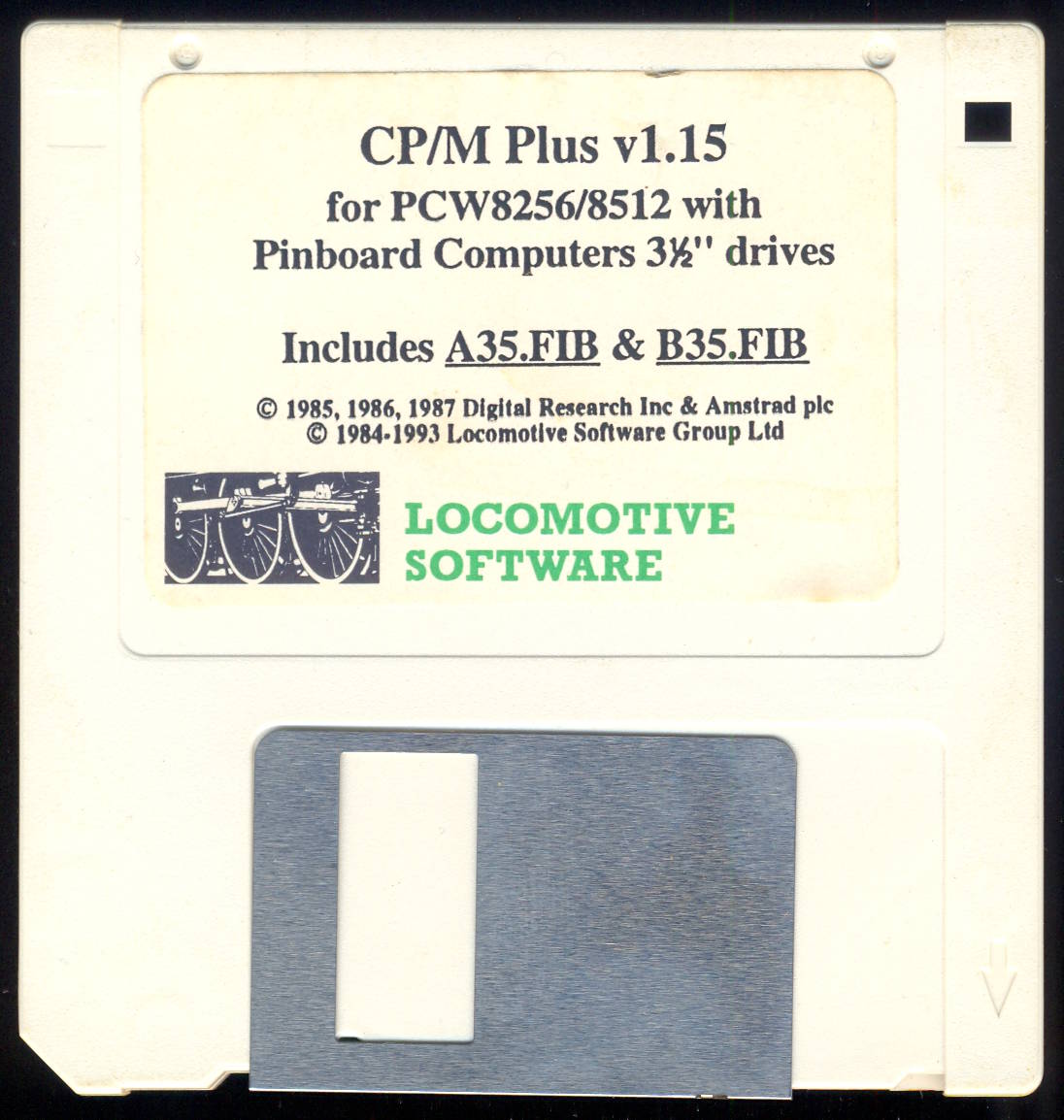

Se incluye un disco 3.5" y 720KB con CP/M 1.15 y los correspondientes drivers para usar las unidades externas.

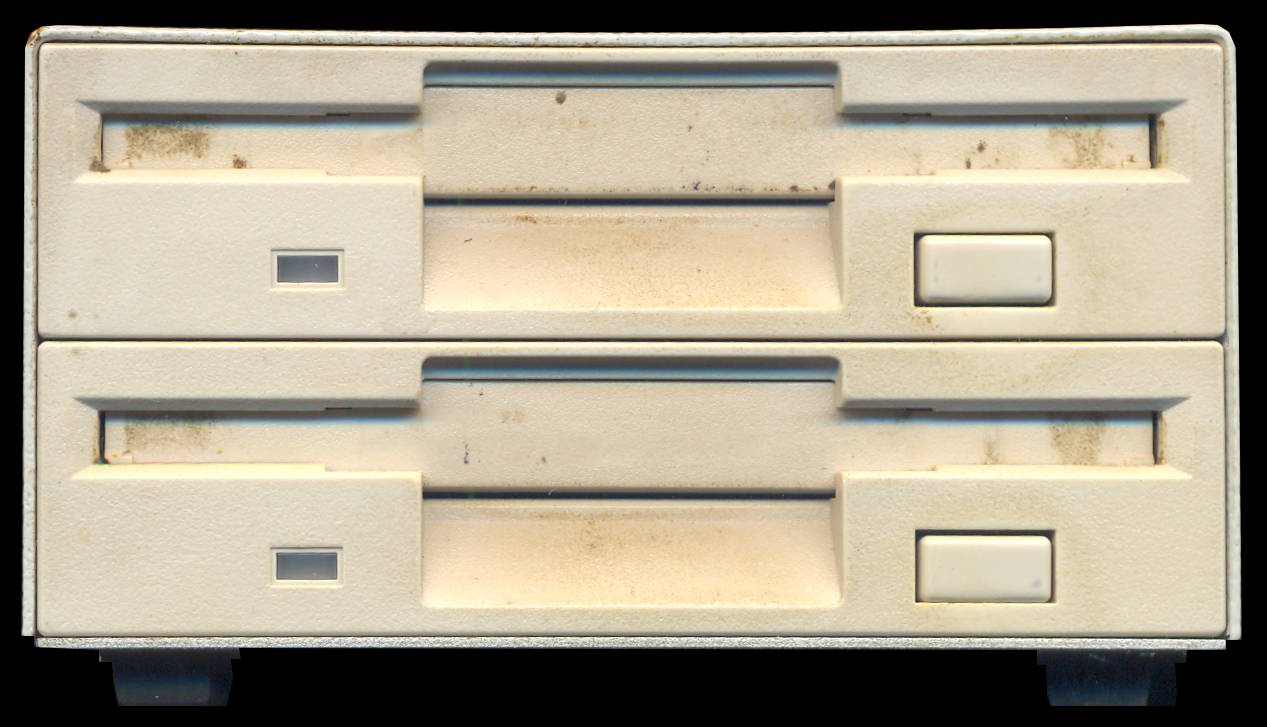

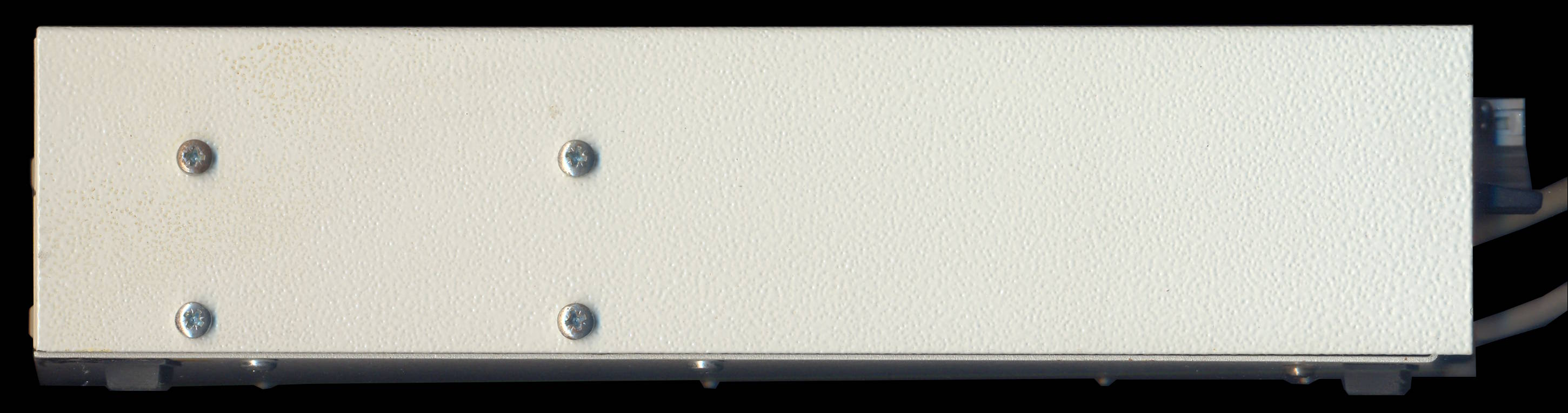

Lanzado al mercado británico entre **1989 y 1990** por la firma especializada Pinboard Computers, el sistema DataTwin 8 se consolidó como una de las soluciones de almacenamiento secundario de gama profesional más sofisticadas y completas para los ordenadores Amstrad PCW 8256 y PCW 8512. El periférico respondía a una necesidad imperiosa del mercado informático de la época: los disquetes nativos de 3 pulgadas (estándar Maxell) distribuidos por Amstrad presentaban costes de adquisición extremadamente elevados, escasez de distribución y una capacidad física limitada (180 KB por cara en el PCW 8256). El DataTwin 8 solucionaba esta barrera integrando una doble unidad de disco de 3.5 pulgadas de Doble Densidad (DS/DD) dentro de un chasis metálico externo independiente con su propia lógica de control.

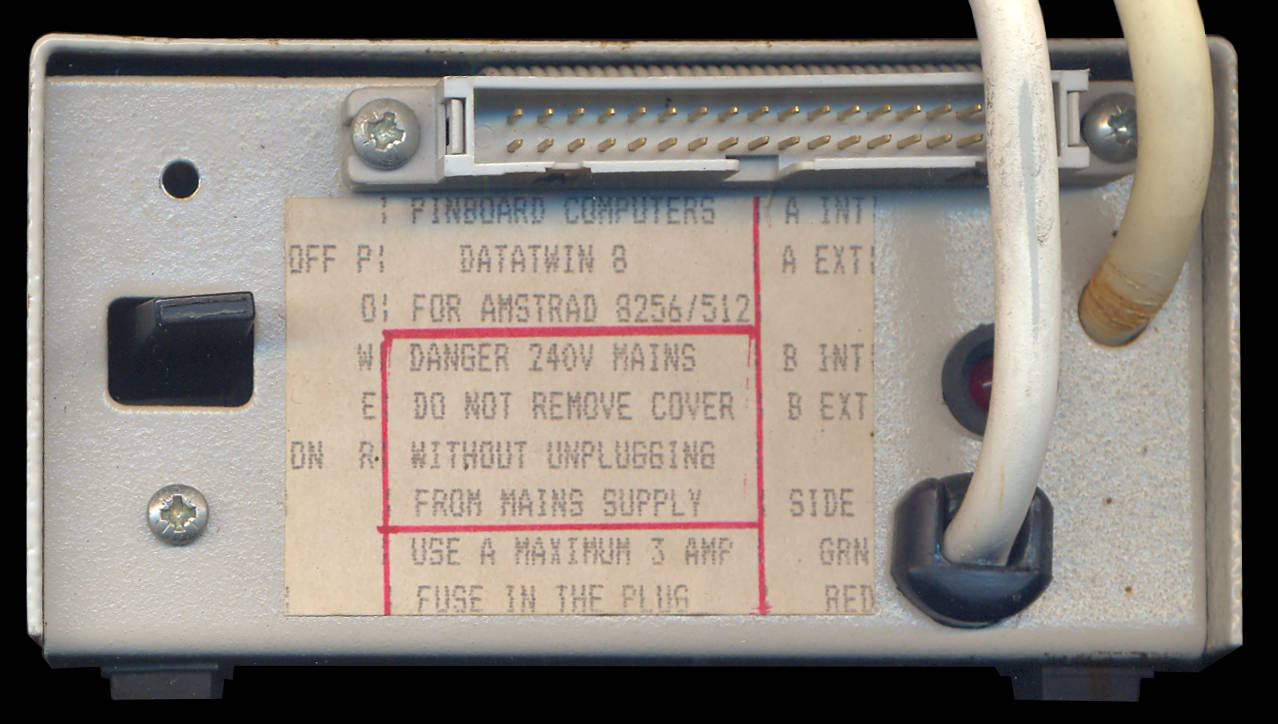

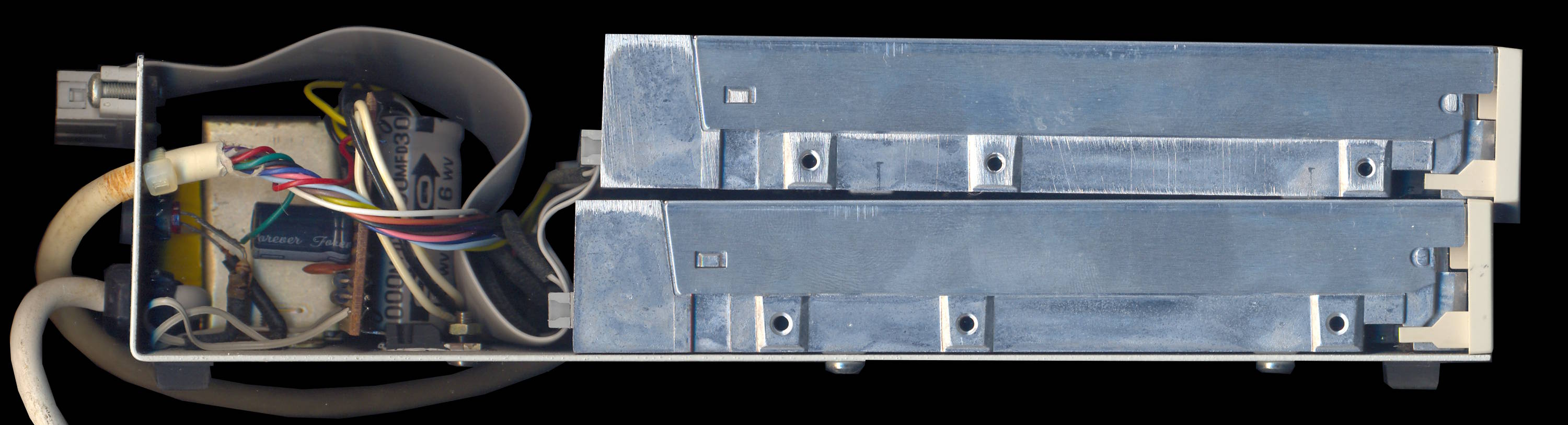

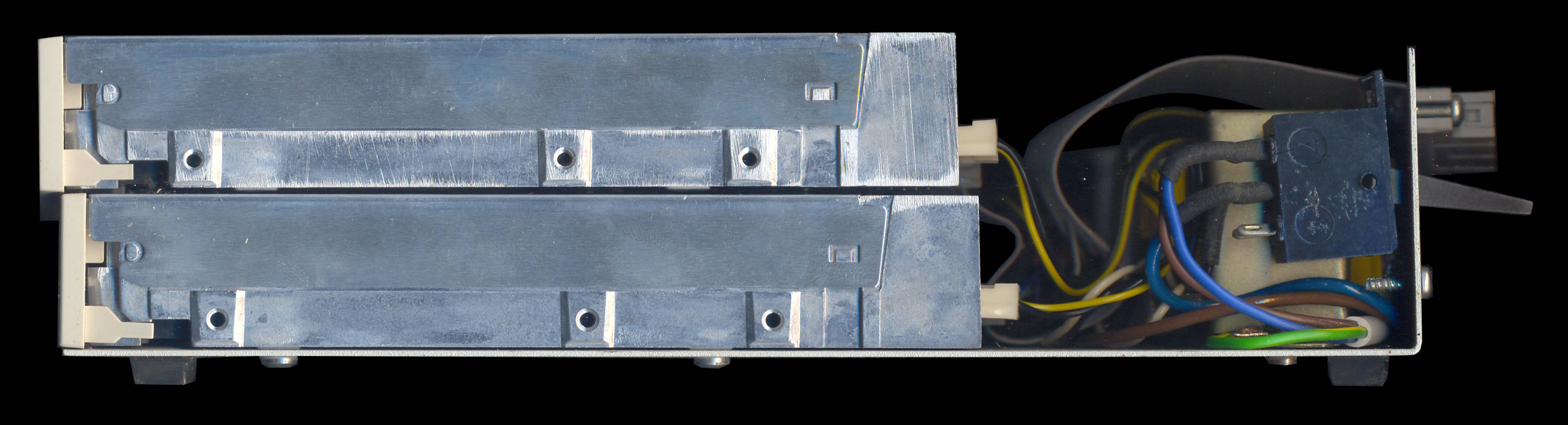

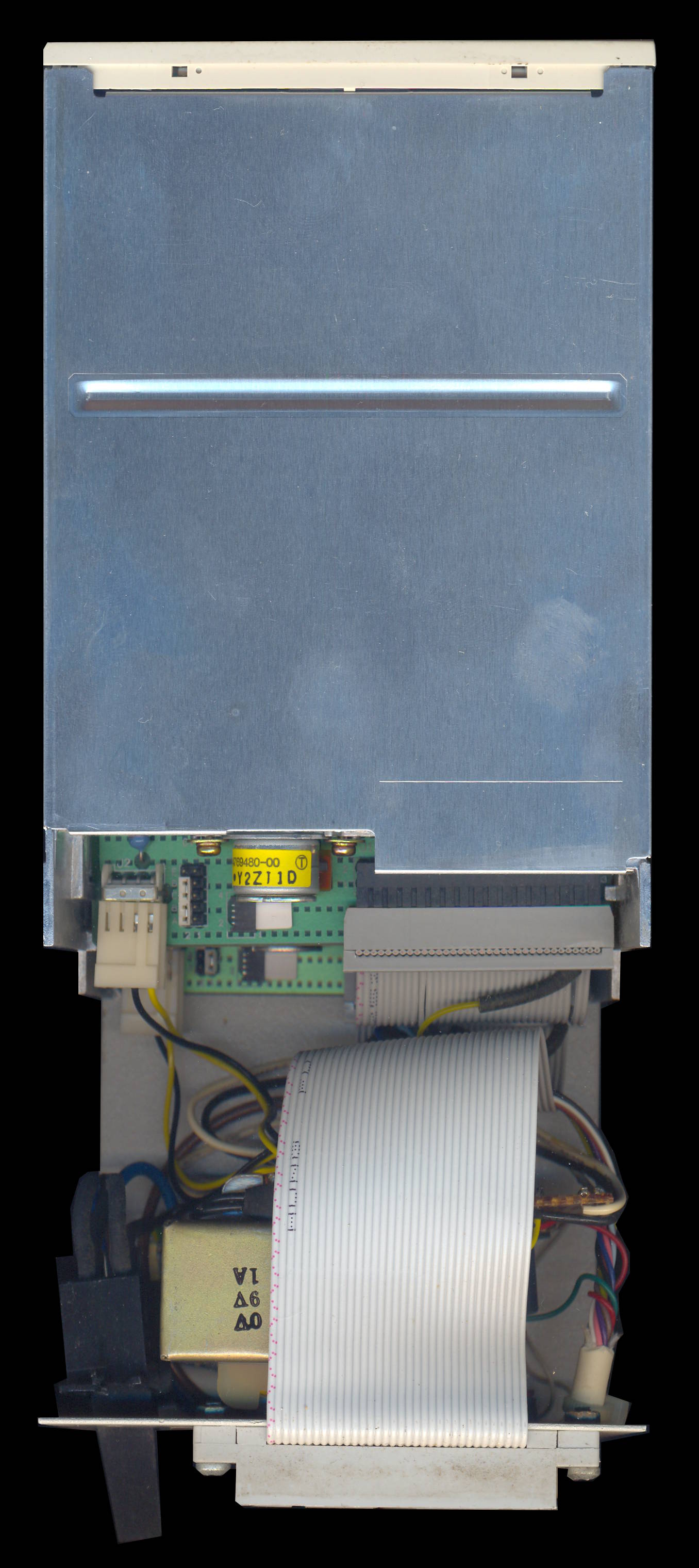

A diferencia de las expansiones externas convencionales que tomaban energía eléctrica directamente del bus del ordenador, Pinboard Computers integró de serie una **Fuente de Alimentación Regulada Interna (PSU)** en el chasis del DataTwin 8. Esta decisión de diseño fue crucial para garantizar la fiabilidad a largo plazo, evitando sobrecargar las líneas de voltaje de la placa analógica interna del monitor del PCW, propensa a sufrir caídas de tensión fatales con consumos pesados de motores mecánicos concurrentes. La interconexión se realizaba a través de una manguera de cable plano (ribbon cable) al bus de expansión lateral de 50 pines del PCW, ofreciendo un conector trasero pasante para encadenar otros dispositivos adicionales sin ocupar la línea en exclusividad.

La placa lógica de la interfaz Pinboard gestionaba la redirección de señales electrónicas para sortear las limitaciones nativas impuestas por el diseño de hardware de la placa base del Amstrad PCW:

• El Controlador de Discos µPD765A: La placa base del PCW implementa el chip FDC **NEC µPD765A** (o equivalente). Aunque este integrado tiene registros internos y soporte eléctrico nativo para controlar de manera independiente hasta 4 unidades de disquete físicas, Amstrad cableó de forma estricta las pistas solo para la Unidad 0 (Drive A, interna de 3 pulgadas) y la Unidad 1 (Drive B). La placa lógica del DataTwin 8 interceptaba dinámicamente las líneas lógicas de selección de unidad (/DS0 y /DS1) y de activación de motores (/MOTOR_ON) del bus del Z80 para mapear de forma estable las dos unidades de 3.5 pulgadas.
• Unidades de Disco TEAC FD-235HF modificadas: Pinboard Computers integraba de serie mecánicas **TEAC FD-235HF** de 3.5". Estas unidades eran configuradas mediante jumpers de chasis específicos para responder síncronamente como DS0 o DS1, adaptando el estándar de PC hacia la arquitectura de Amstrad.
• Resolución del Conflicto de la Señal READY: La arquitectura de Amstrad PCW no reconoce la señal estándar de cambio de disco (Disk Change - Pin 34 de la norma Shugart/PC moderna). En su lugar, el sistema operativo exige la presencia de una señal analógica de confirmación de revoluciones óptimas (READY - Pin 4) para validar la lectura del sector. La electrónica integrada de la placa controladora de Pinboard incorporaba compuertas TTL lógicas discretas destinadas a sintetizar, simular y redirigir la señal de READY de las mecánicas de 3.5" hacia los pines correctos requeridos por la BIOS para bloquear los bloqueos y errores de lectura (Read Error).

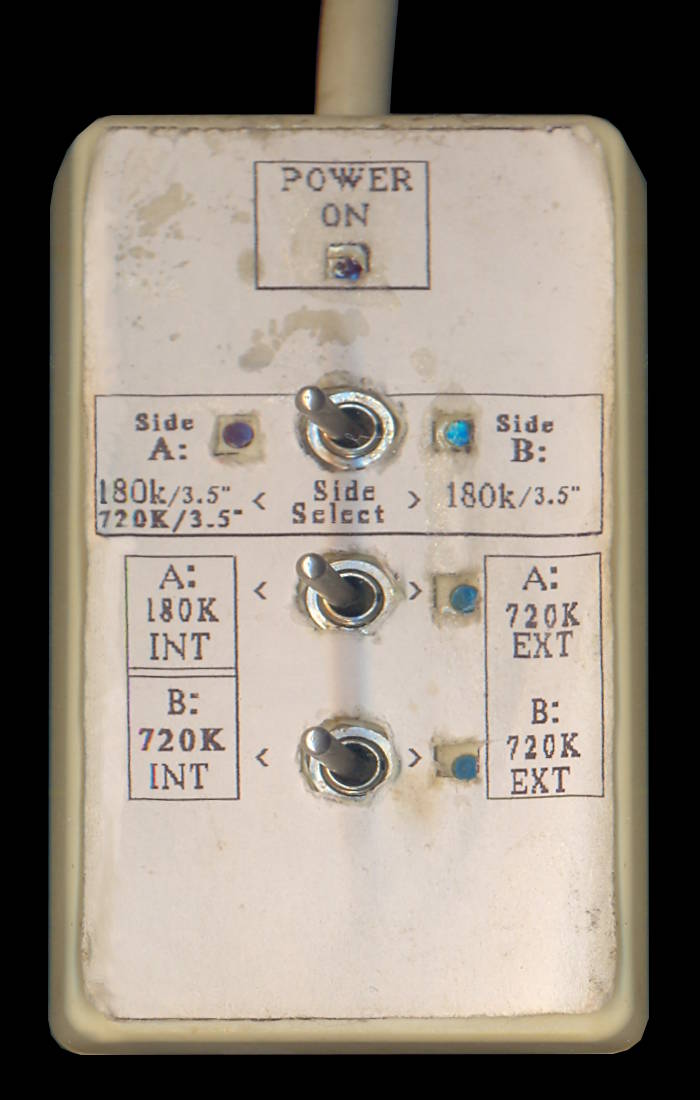

• Variante con Mando Selector de Control Remoto: El modelo premium (comercializado originalmente por £185.00) incluía una pequeña caja de conmutación externa conectada por cable dedicada a la mesa de trabajo. Este mando selector físico permitía al usuario alternar en tiempo real la identidad, prioridad lógicas de boot (Drive A/B) y la capacidad de formato (180 KB simulación o 720 KB nativos) de las unidades externas sin manipular jumpers mecánicos traseros.

Para que el sistema operativo gestionara los nuevos disquetes de 3.5 pulgadas (con una capacidad neta formateada de 720 KB en Doble Densidad), el DataTwin 8 dependía de una reconfiguración lógica profunda del software del sistema:

• Modificación de los Disk Parameter Blocks (DPB): El kit incluía un disquete de sistema con la versión de firmware **CP/M Plus v1.15**, personalizada directamente bajo licencia de Locomotive Software para Pinboard Computers. Al cargar estos controladores específicos durante la fase de boot, el sistema modificaba en memoria RAM los vectores lógicos de los bloques de parámetros de disco (DPB). Esto enseñaba al sistema operativo el tamaño exacto del mapa de asignación de sectores de 3.5" (sectores físicos de 512 bytes, pistas de 9 sectores y pistas dobles de doble cara).
• Potencial en Autoedición y Ofimática: Con los drivers en ejecución, las dos disqueteras del DataTwin 8 quedaban mapeadas de manera transparente como unidades lógicas nativas integradas. Esto expandía drásticamente el espacio contiguo disponible de la máquina, permitiendo por primera vez trabajar de manera holgada y profesional con archivos de gráficos masivos (como los de la suite MicroDesign 2 o OCP Advanced Art Studio) o con inmensas bases de datos empresariales que eran físicamente imposibles de almacenar en los disquetes de 3 pulgadas originales de 180 KB.

• CP/M Plus v1.15 con drivers Pinboard Computers (Archivo .DSK comprimido en formato ZIP)
