A> PLACAS BASE

Esta página pretende recopilar las distintas versiones de las placas base de los distintos modelos de Amstrad PCW.

Serie 8000

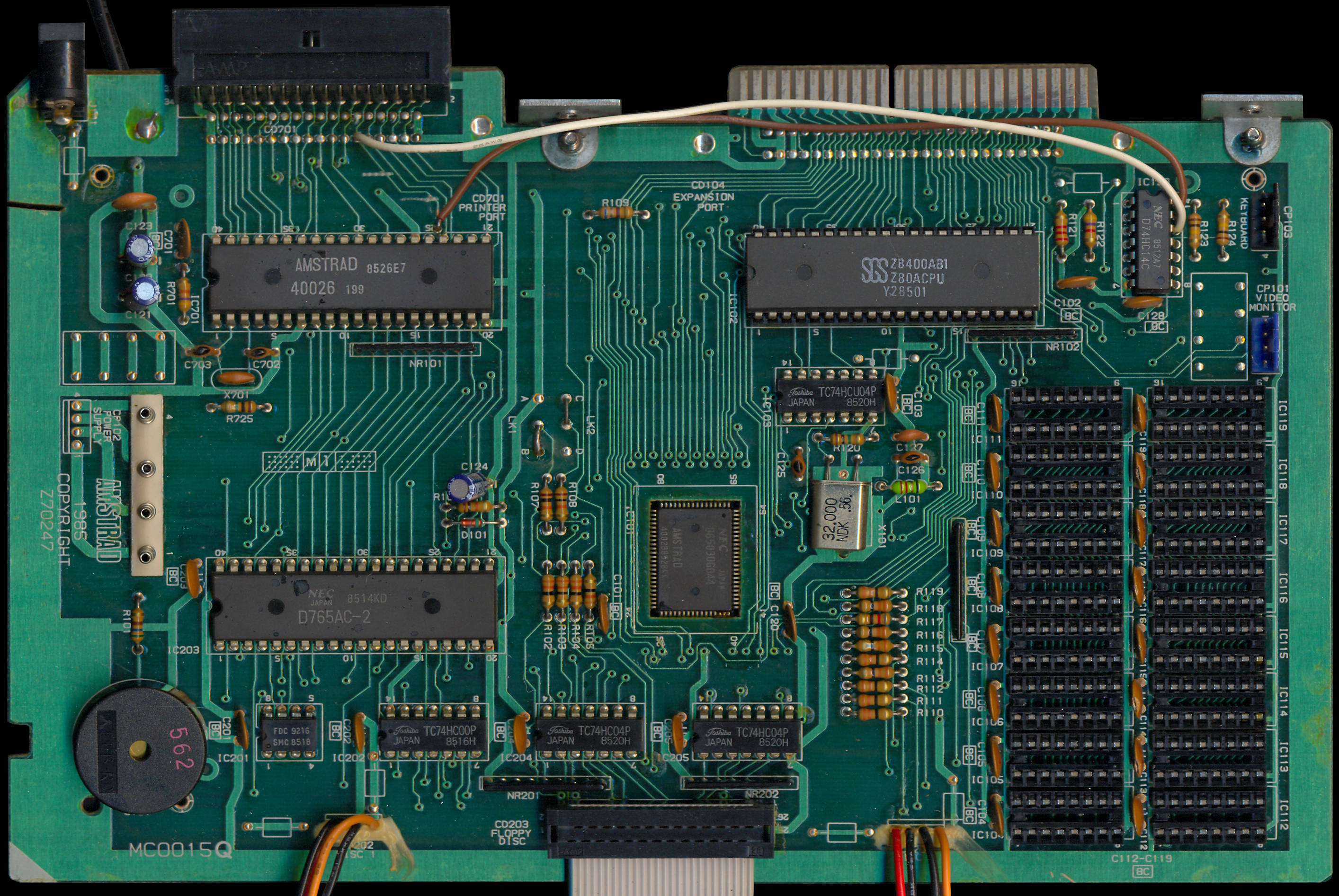

Modelo MC0015Q Z70247 Tamaño: 237x153 mm PCW 8256

Cara Componentes

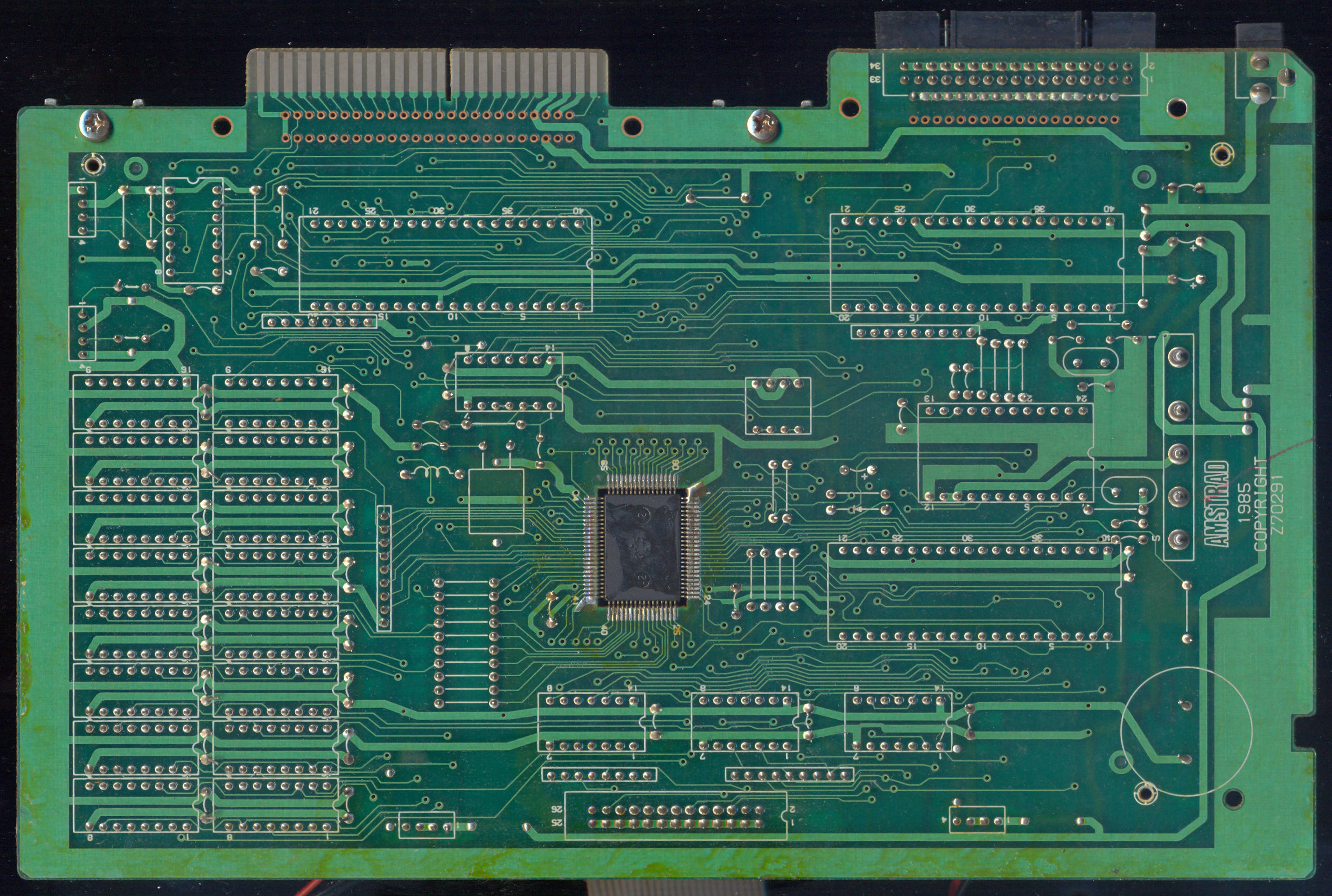

Cara Pistas

Modelo MC0019A Tamaño: 237x153 mm PCW 8256

Cara Componentes

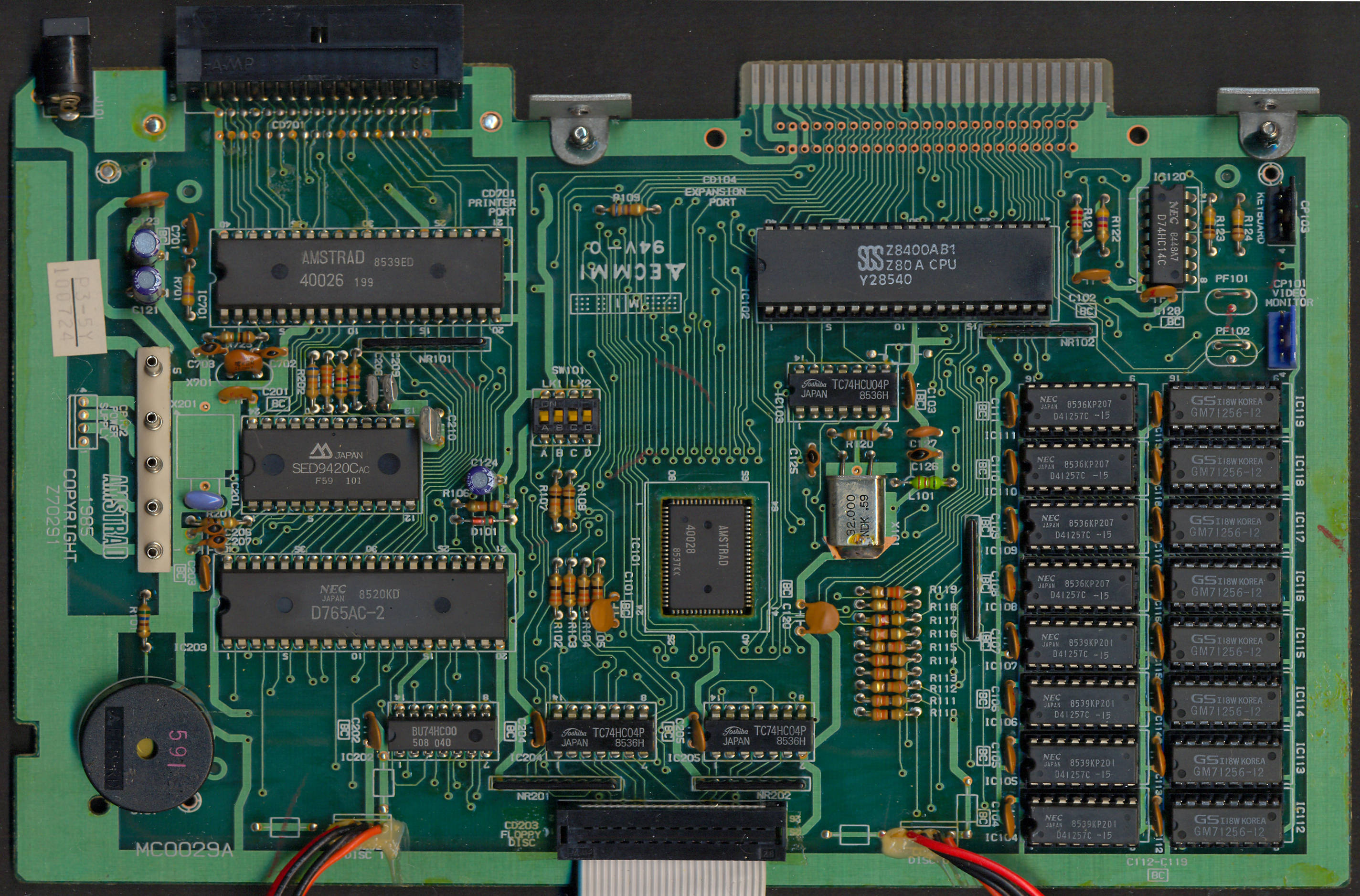

Modelo MC0029A 94V-0 Tamaño: 237x153 mm PCW 8256

Cara Componentes

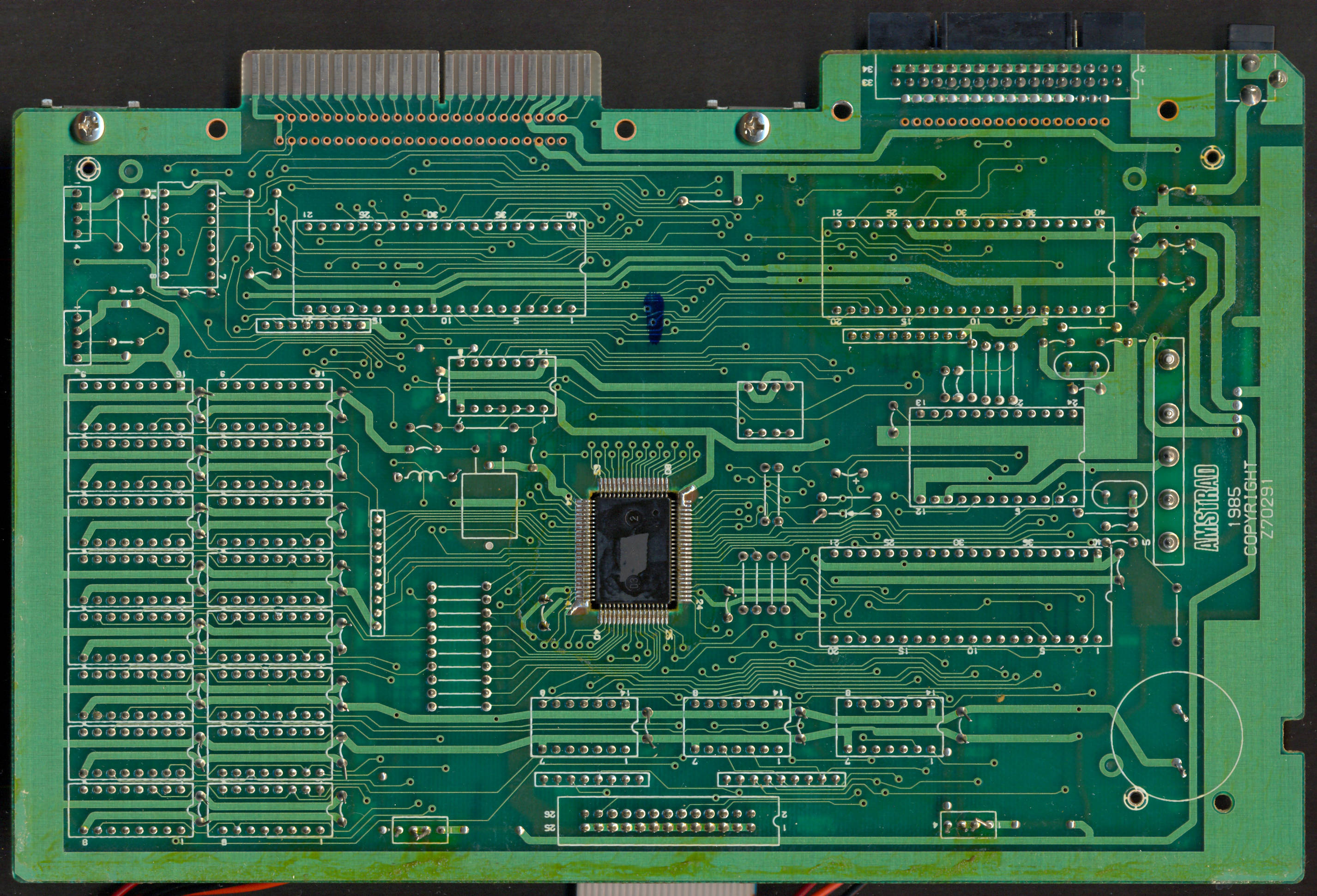

Cara Pistas

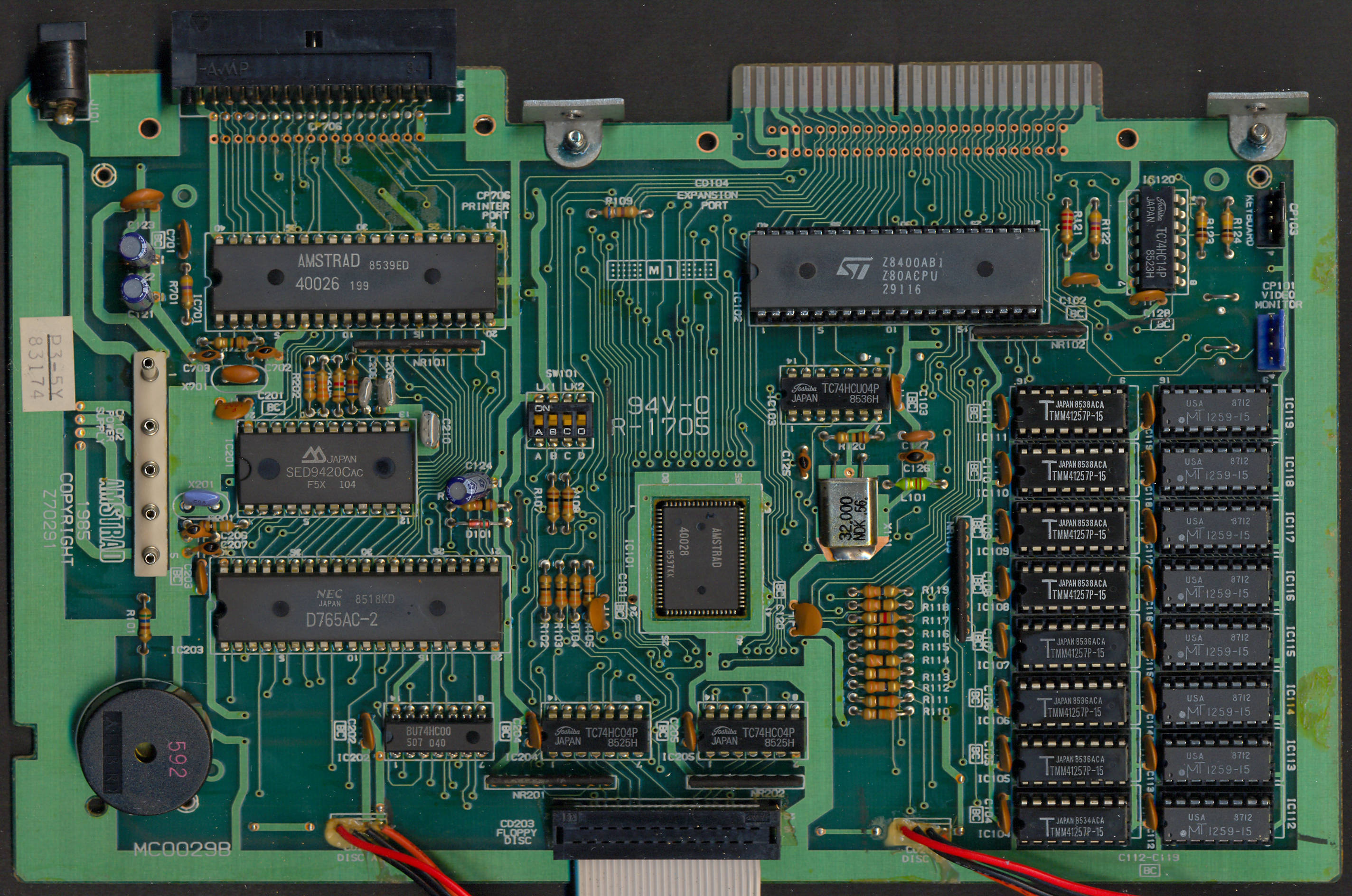

Modelo MC0029B 94V-0 R-1705 Tamaño: 237x153 mm PCW 8256

Cara Componentes

Cara Pistas

Modelo MC0029C 94V-0 R-1705 Tamaño: 237x153 mm PCW 8256

Cara Componentes

Cara Pistas

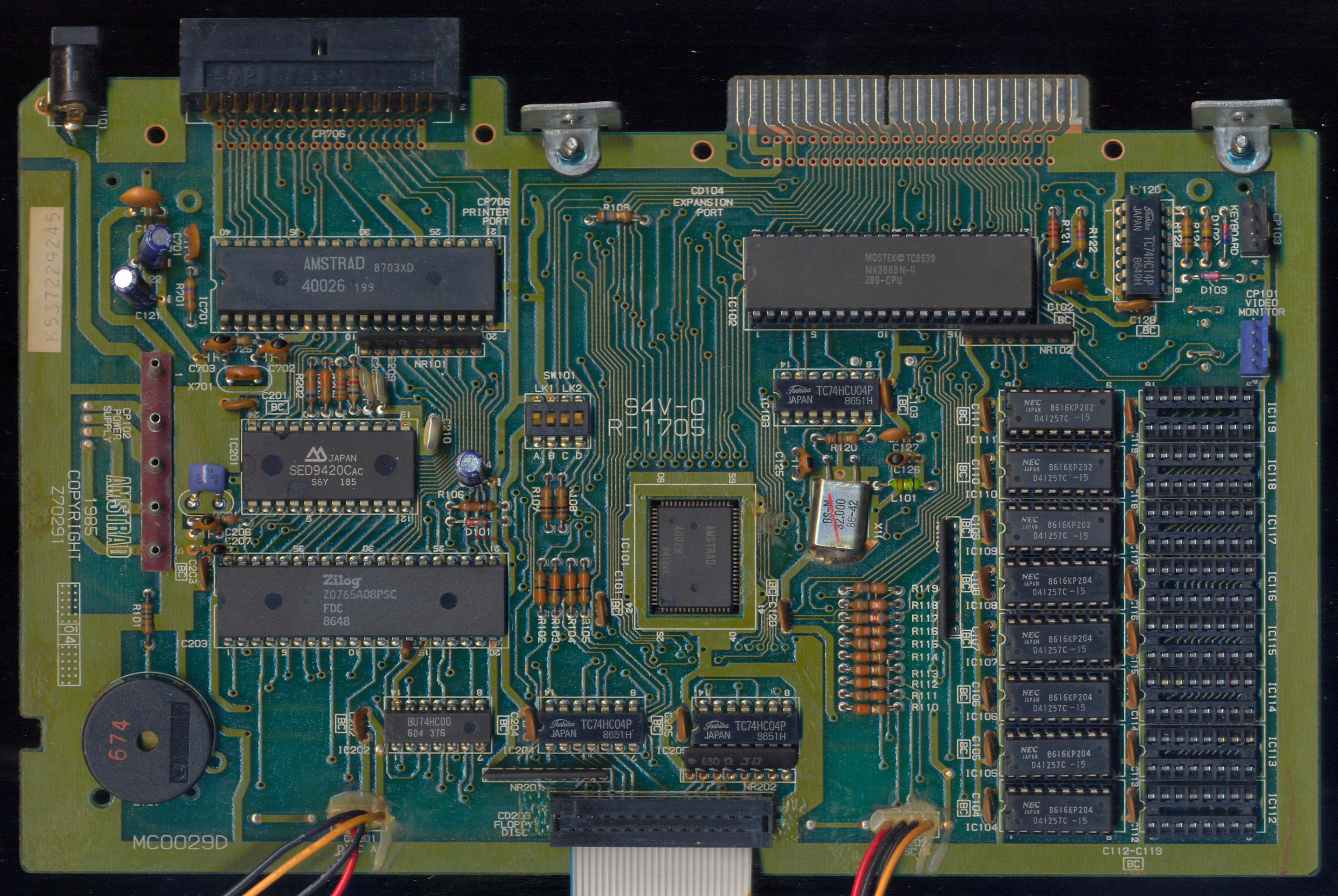

Modelo MC0029D 94V-0 R-1705 Tamaño: 237x153 mm PCW 8256

Cara Componentes

Cara Pistas

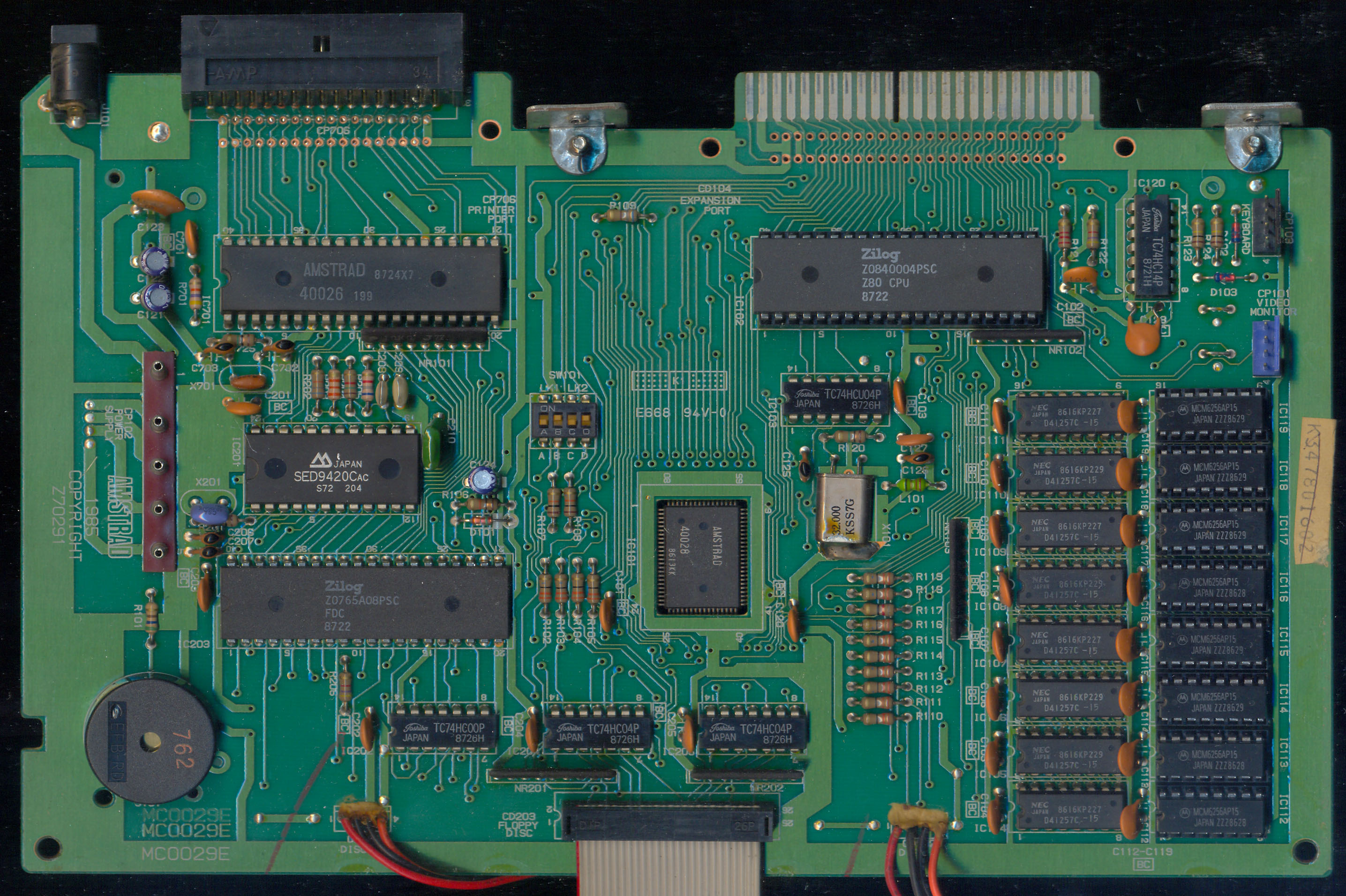

Modelo MC0029E 94V-0 E668 Tamaño: 237x153 mm PCW 8256 Ampliado a 512Kb de RAM

Cara Componentes

Cara Pistas

Modelo MC0030B 94V-0 R-1705

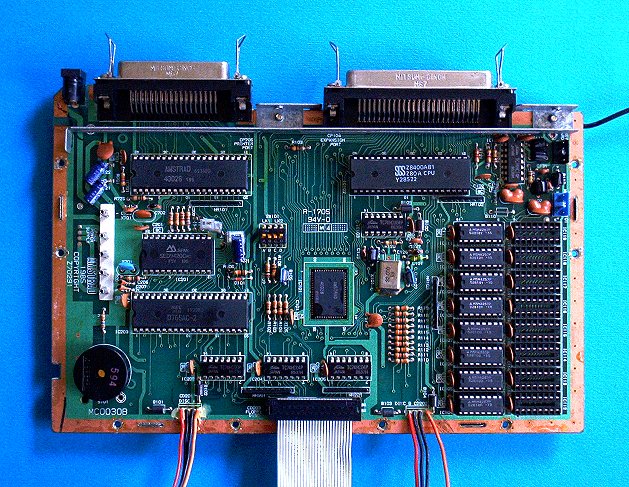

Cara Componentes

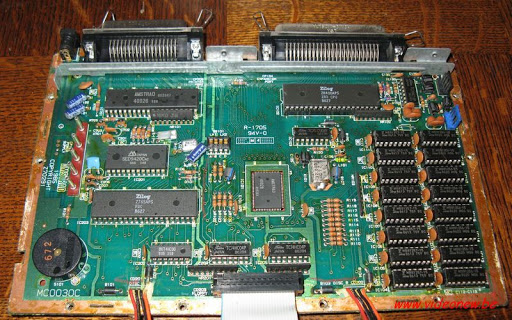

Modelo MC0030C 94V-0 R-1705

Cara Componentes

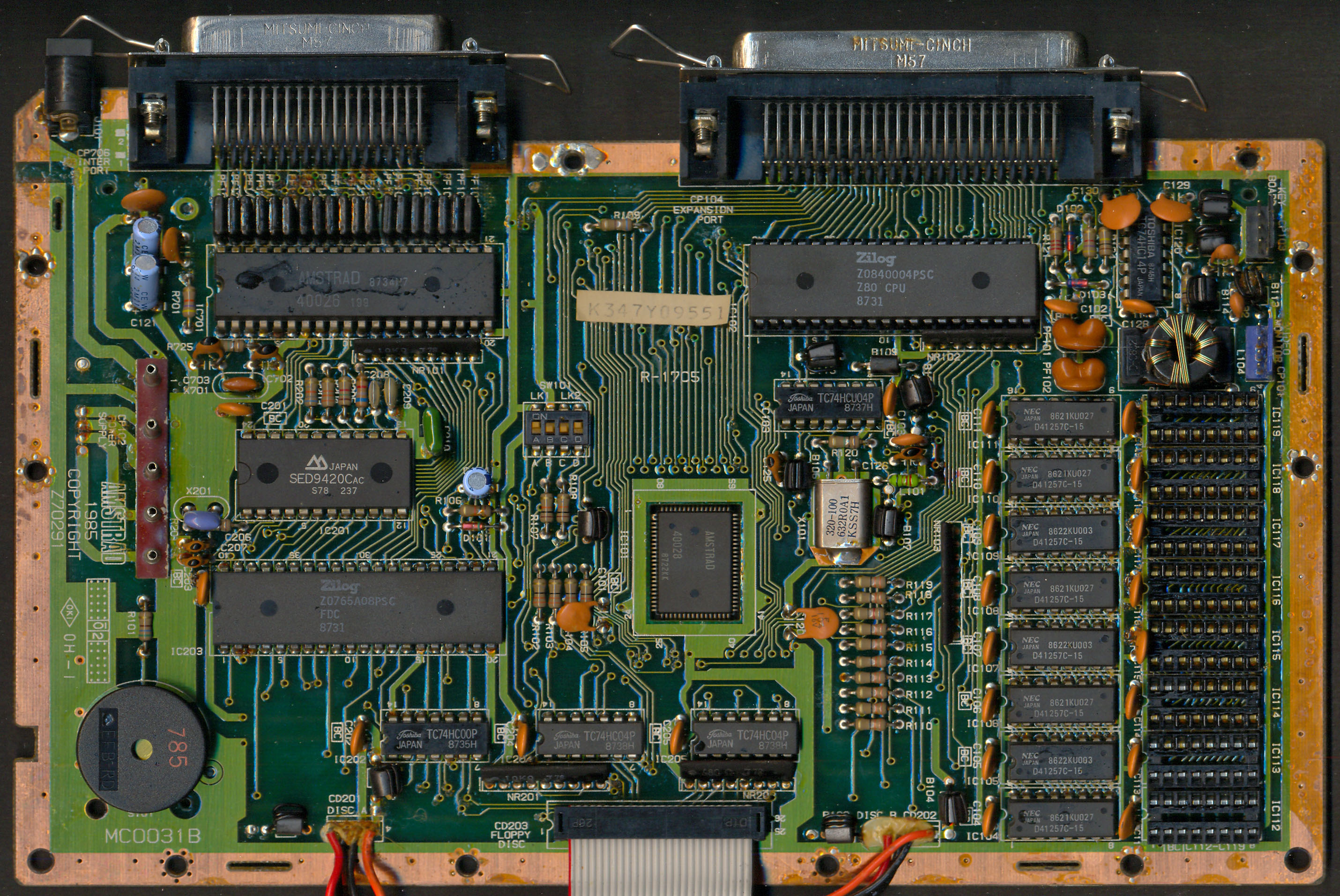

Modelo MC0031B R-1705 Tamaño: 237x153 mm PCW 8256

Cara Componentes

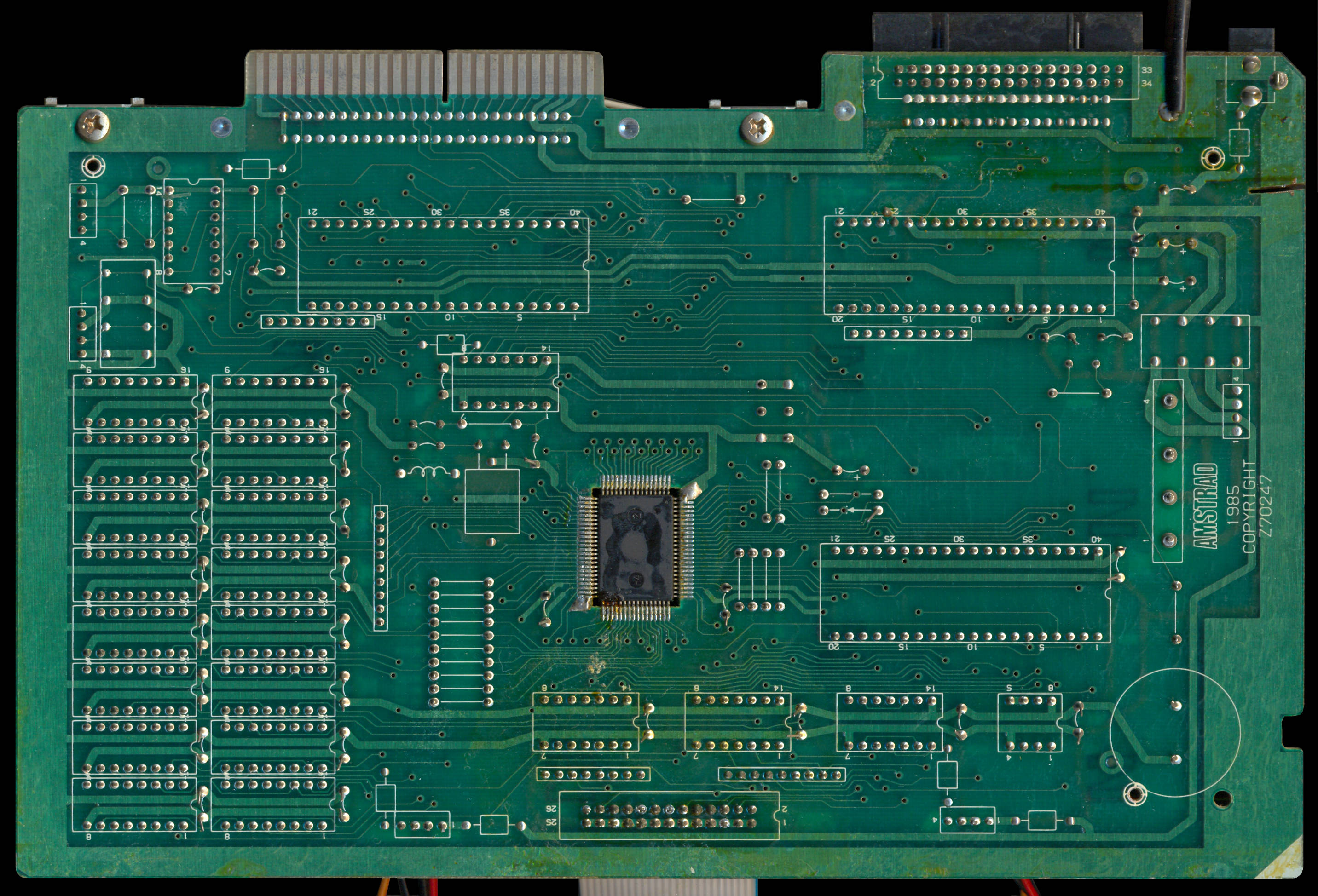

Cara Pistas

Serie 9000

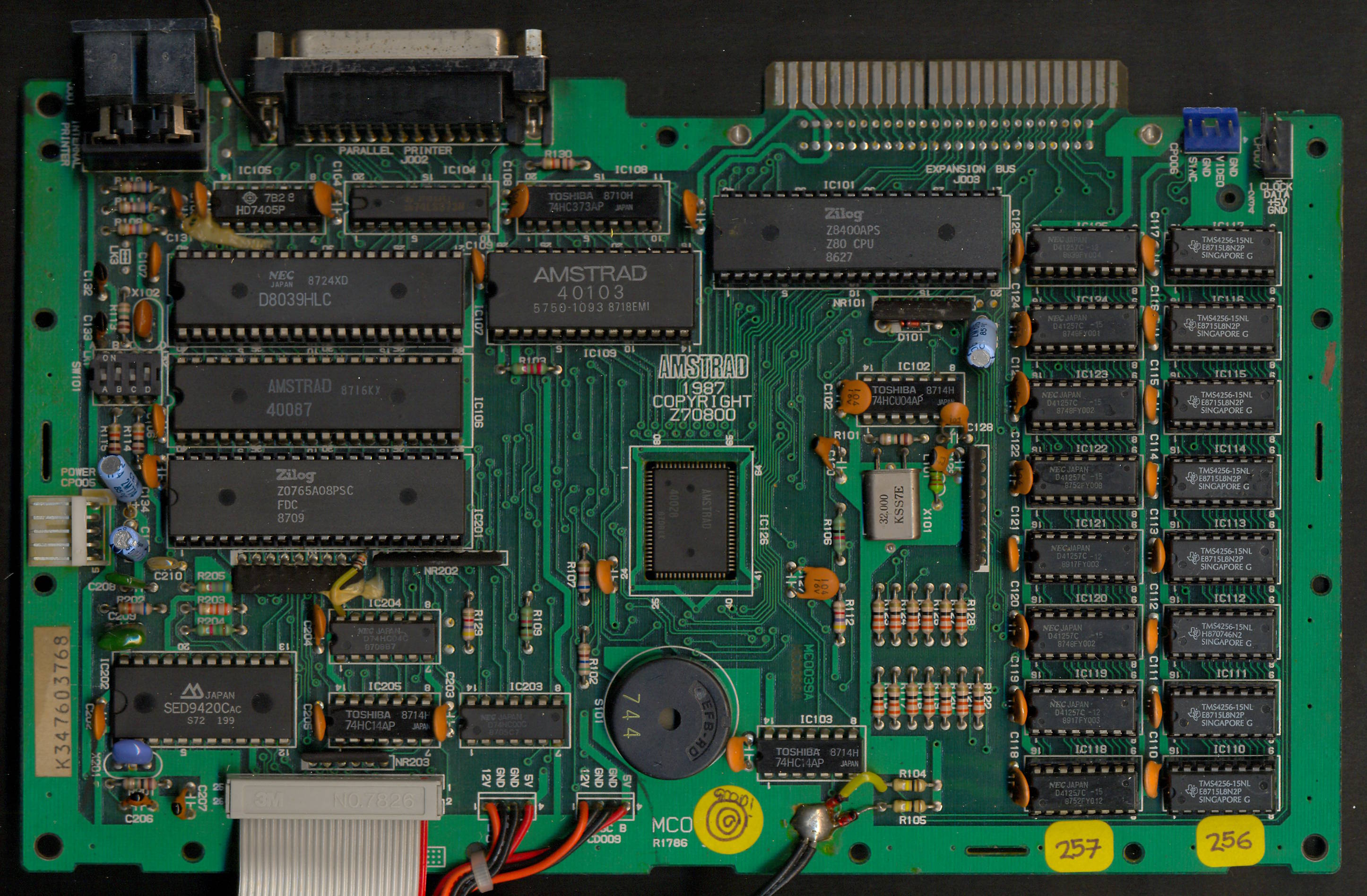

Modelo MC0039A Z70800 Tamaño: 237x153mm PCW 9512

Cara Componentes

Cara Pistas

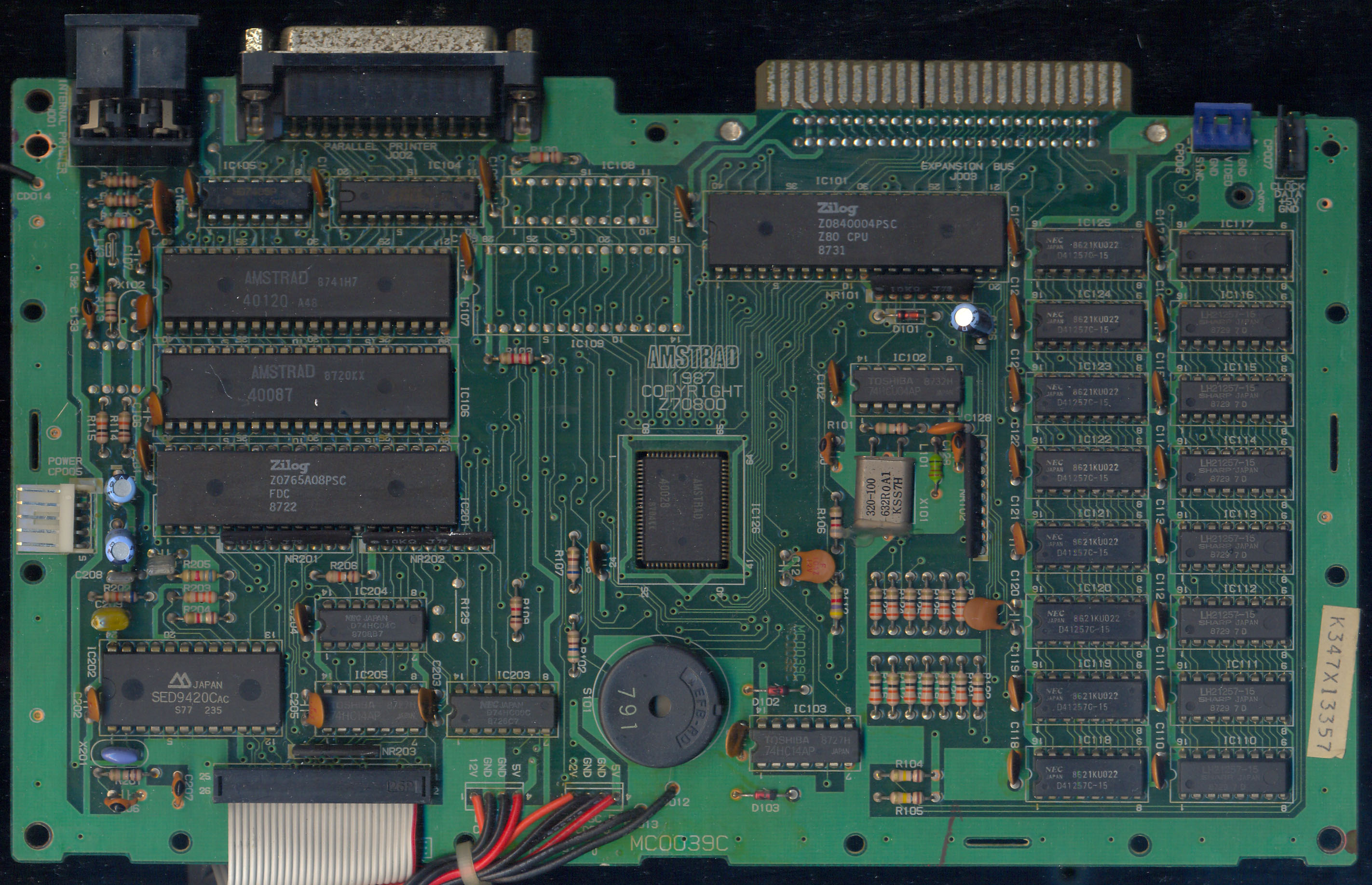

Modelo MC0039C Z70800 Tamaño: 237x153 mm PCW 9512

Cara Componentes

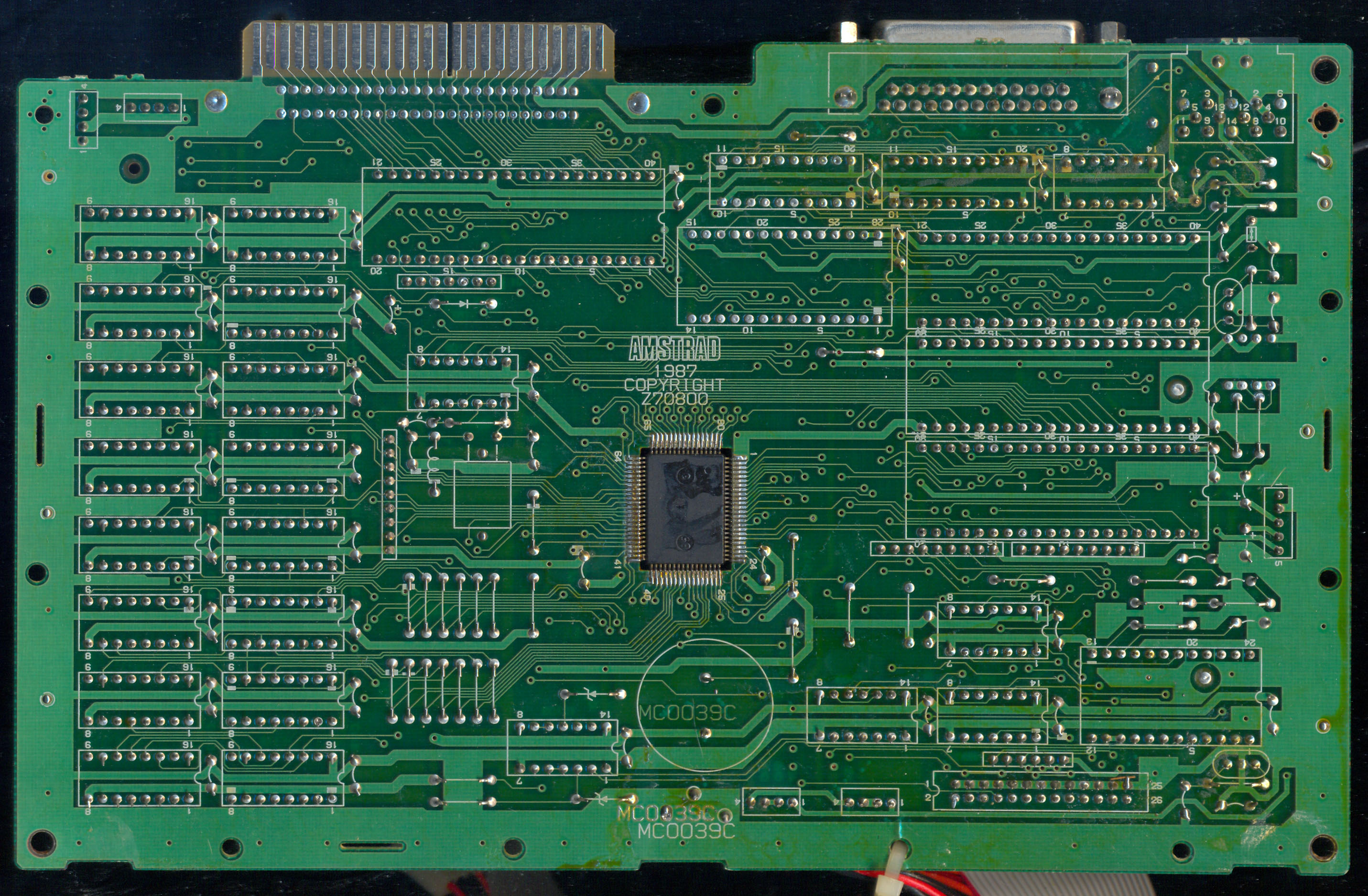

Cara Pistas

Modelo MC0039E Z70800 Tamaño: 237x153 mm PCW 9512

Cara Componentes

Cara Pistas

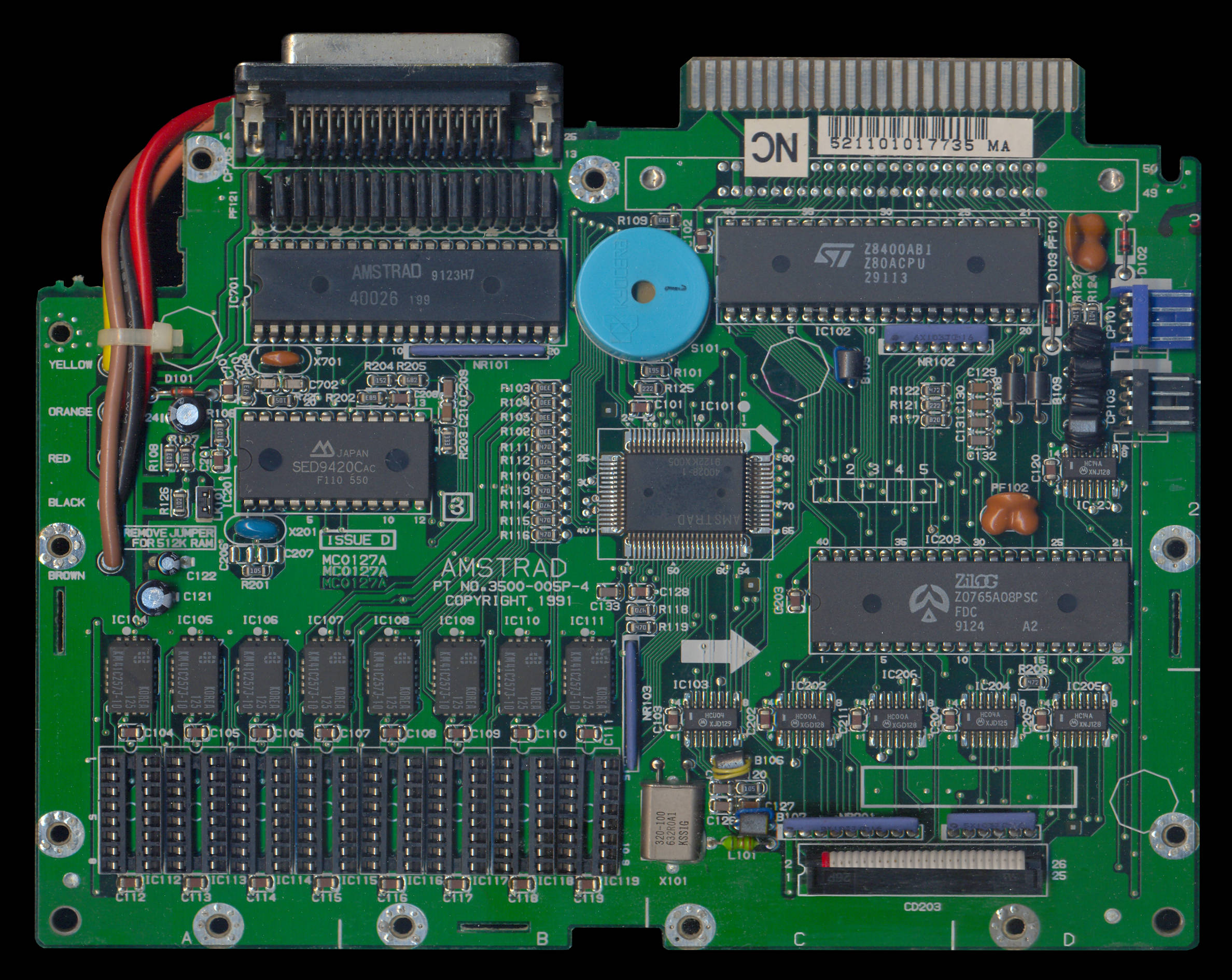

Modelo MC0127A Issue D 3500-005P-4 Tamaño: 191x156mm PCW 9256

Cara Componentes

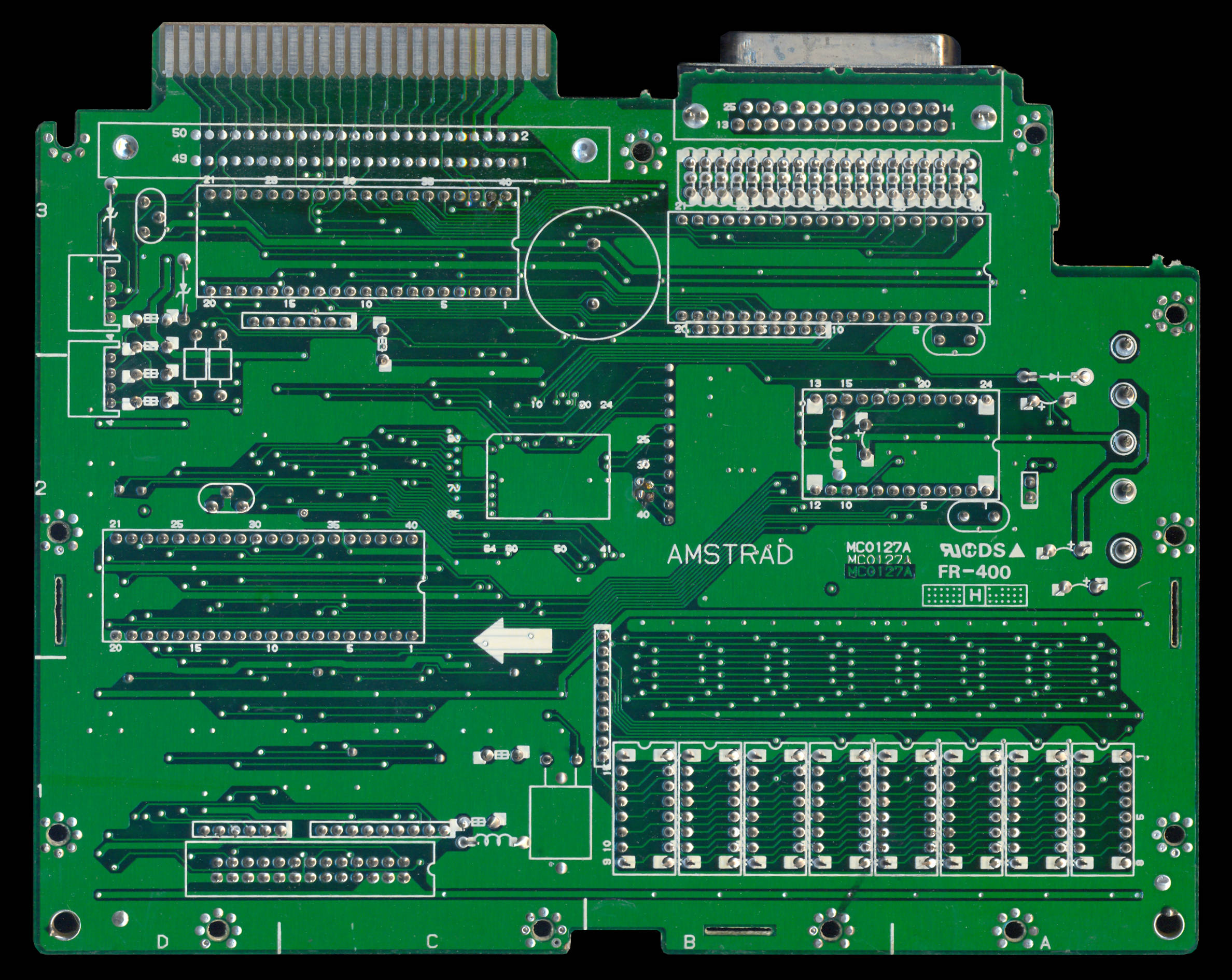

Cara Pistas

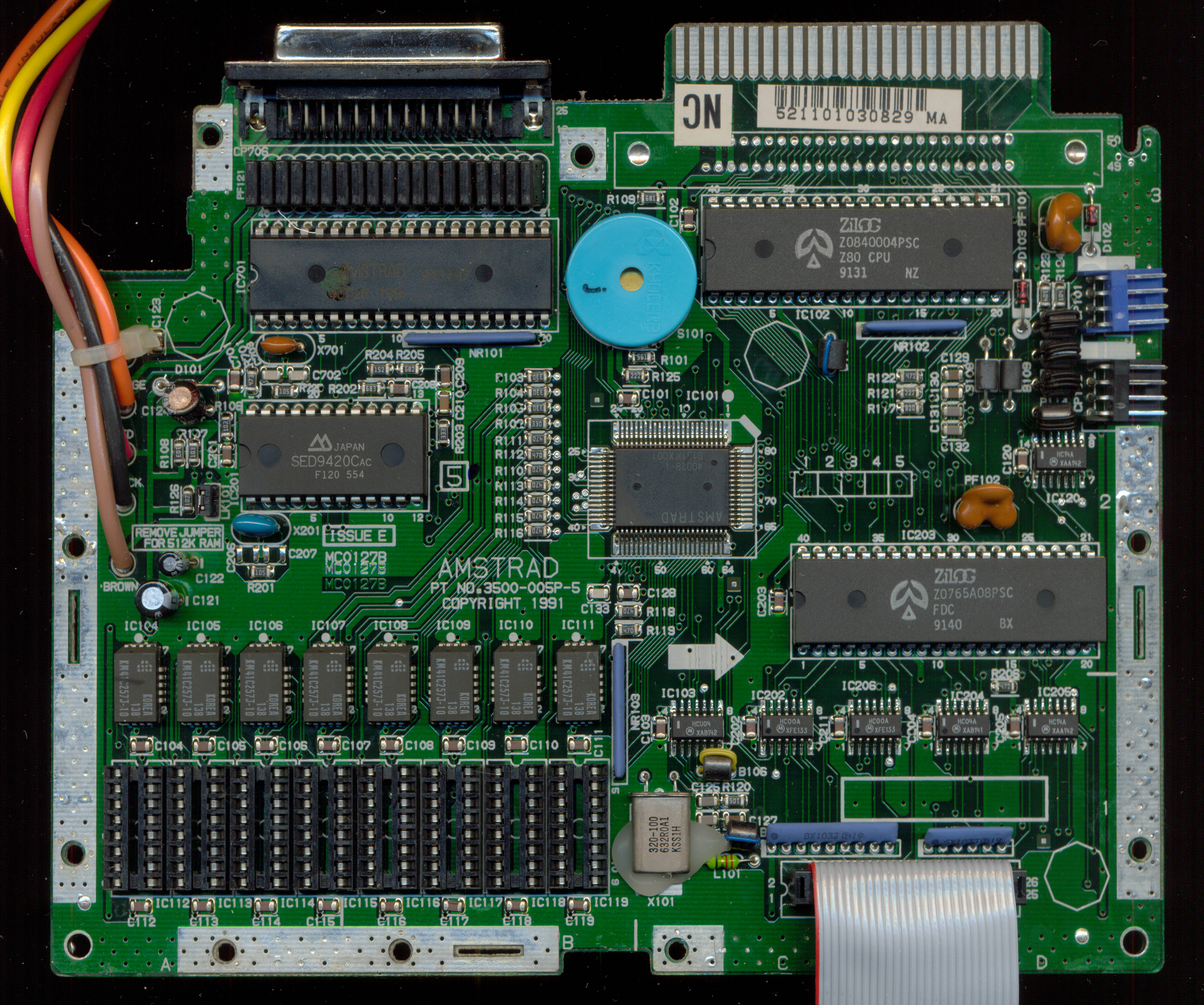

Modelo MC0127B Issue E 3500-005P-5 Tamaño: 191x156mm PCW 9256

Cara Componentes

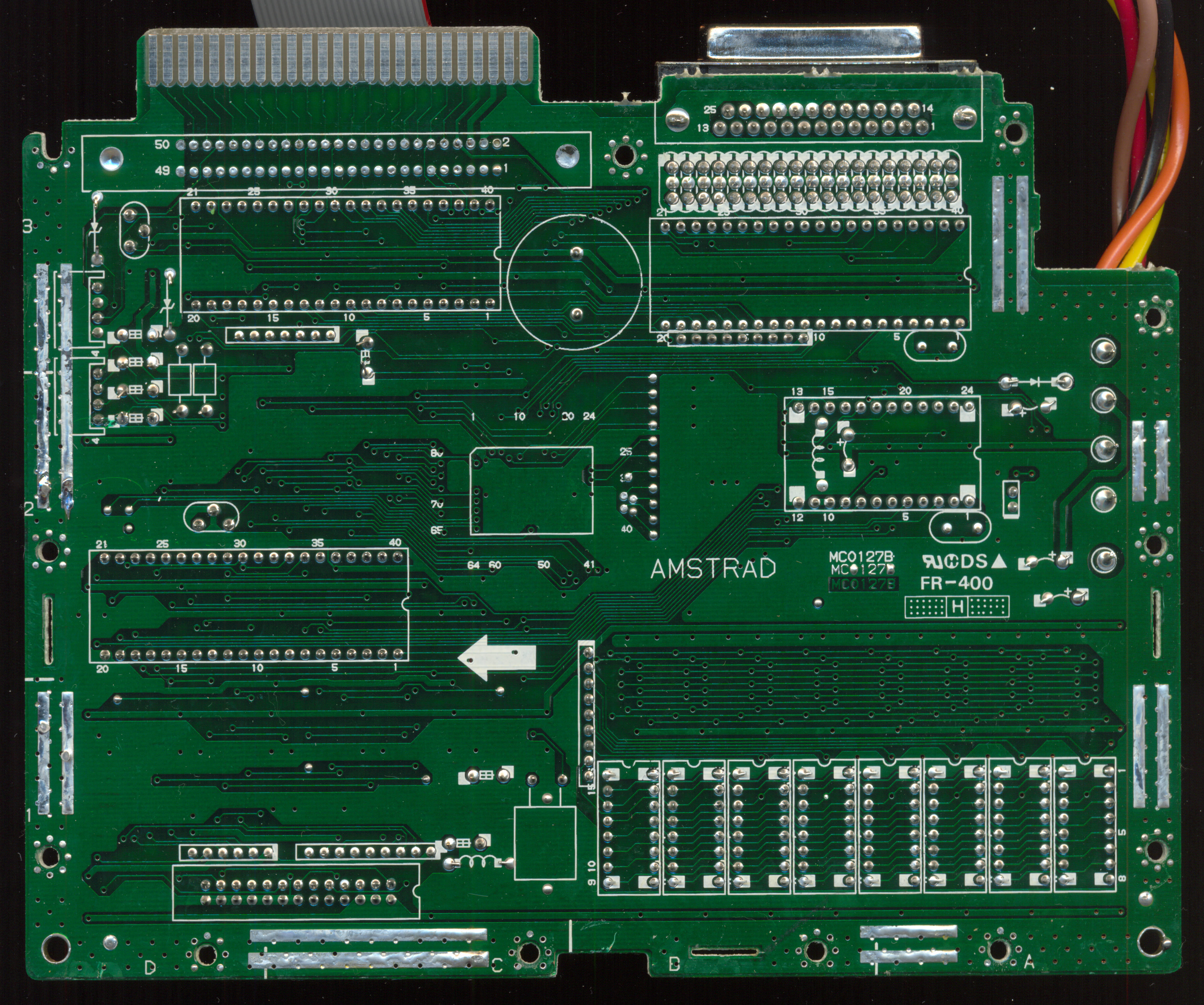

Cara Pistas

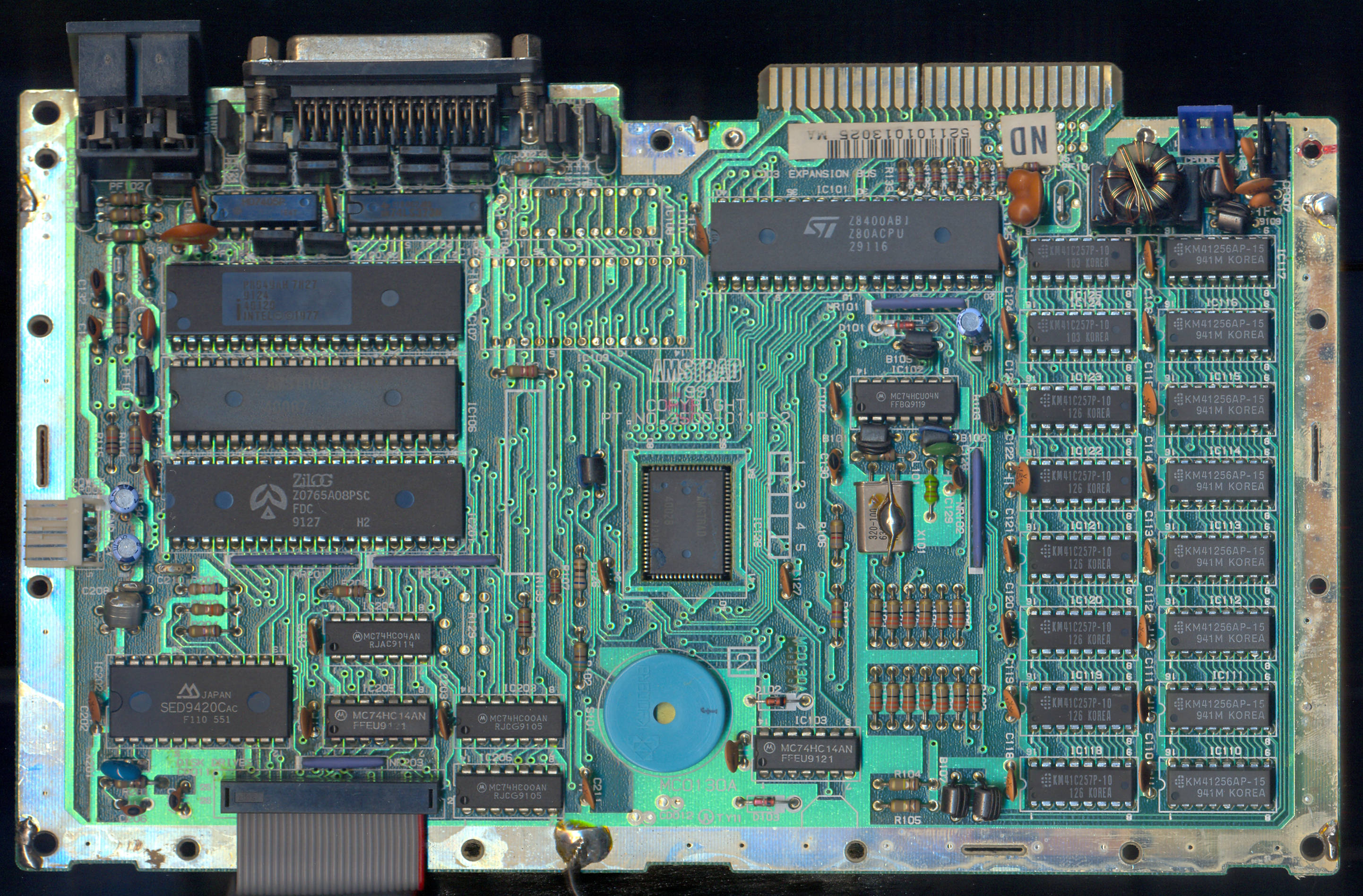

Modelo MC0130A 3500-011P-2 Tamaño: 237x153 mm PCW 9512+

Cara Componentes

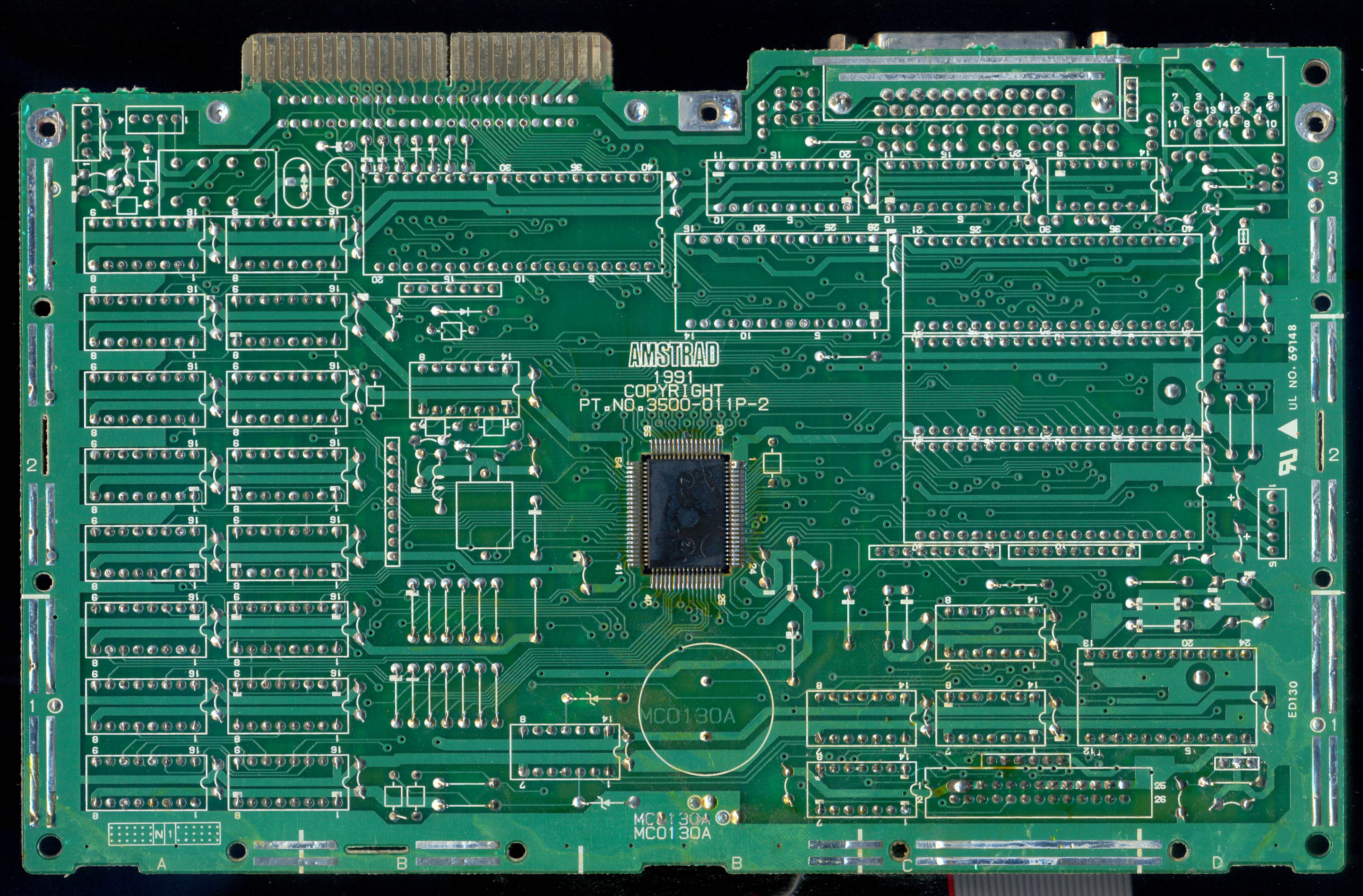

Cara Pistas

PcW10

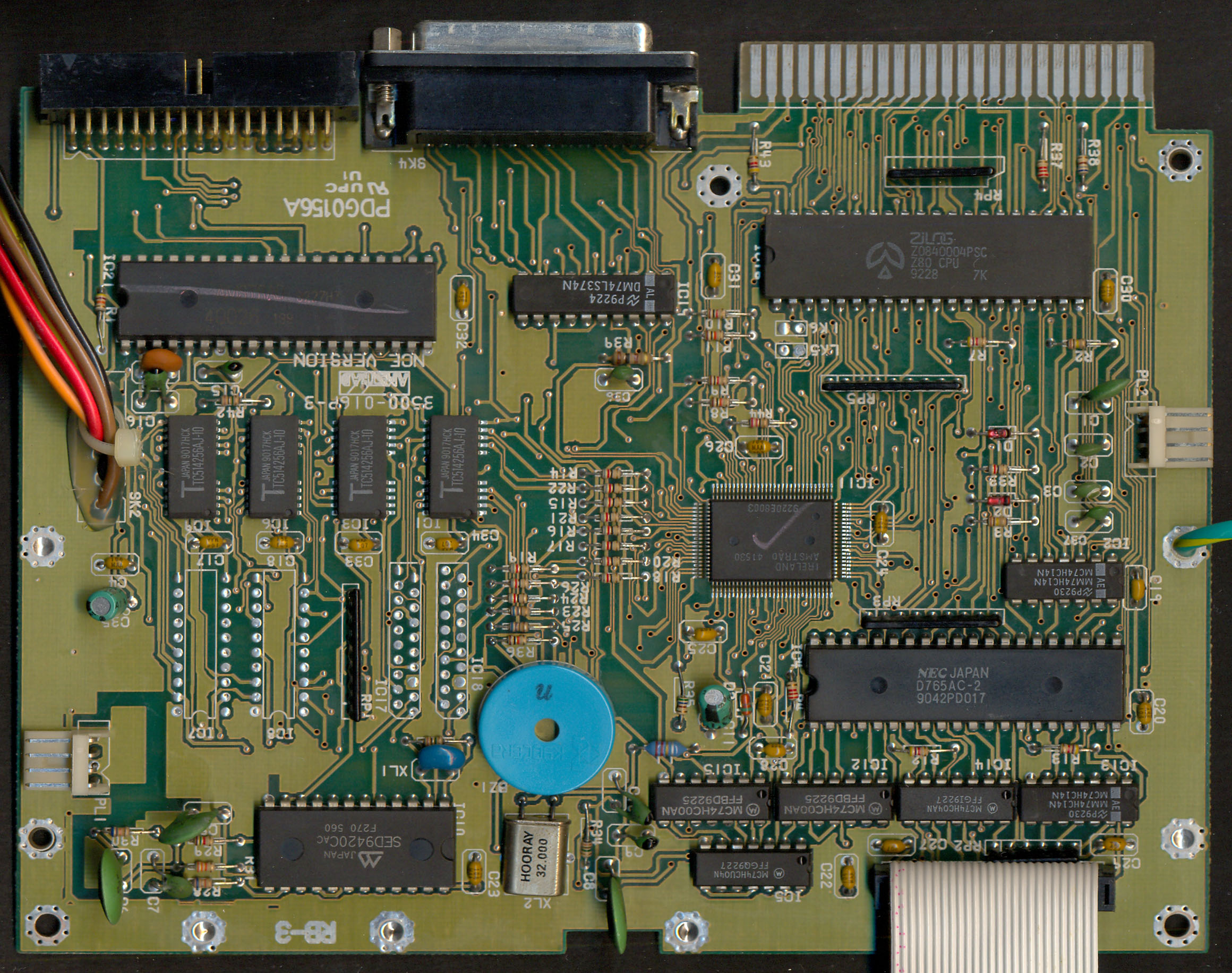

Modelo 3500-016P-3 Tamaño: 190x153 mm PcW10

Cara Componentes

Cara Pistas

PcW16

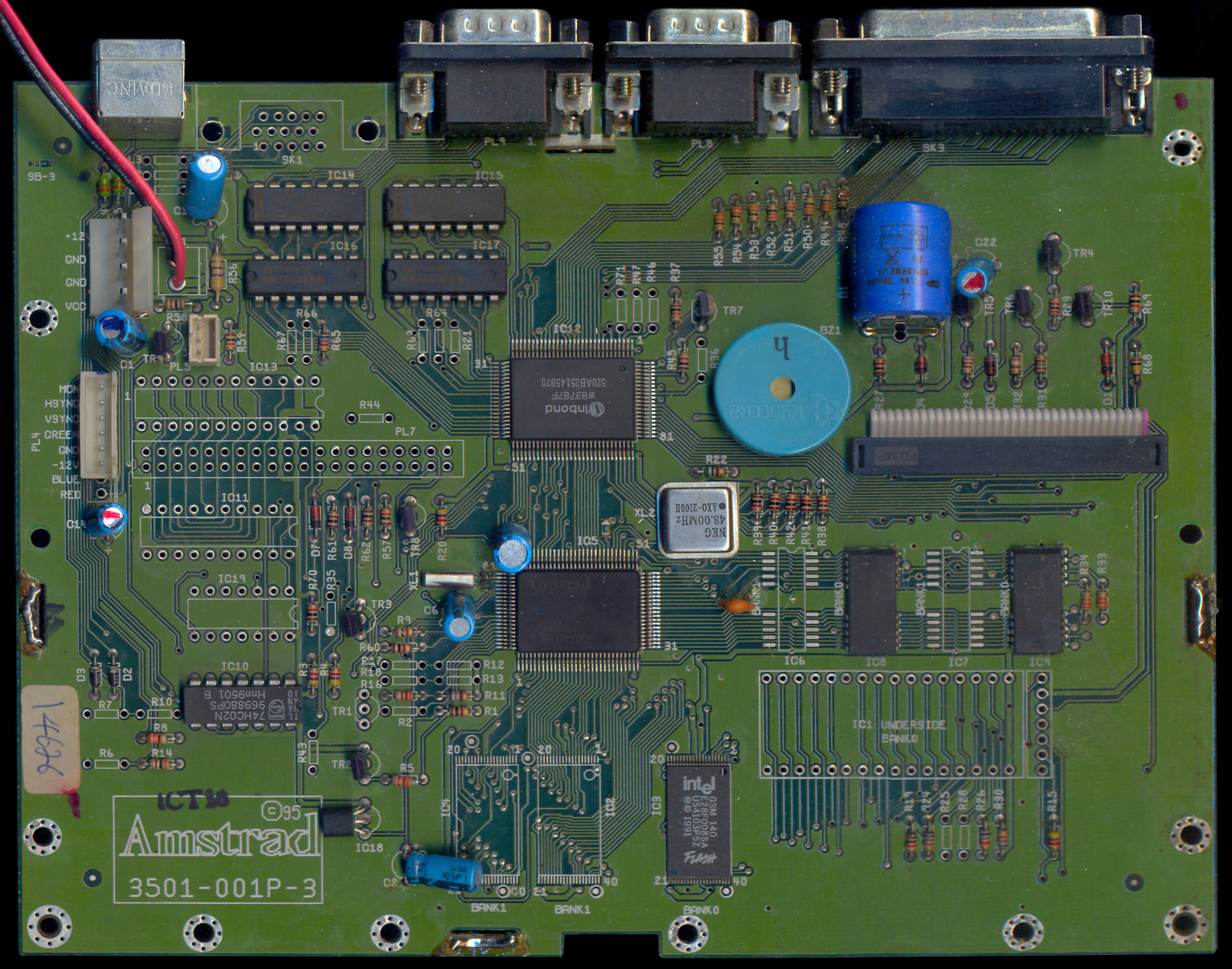

Modelo 3501-001P-3 Tamaño: 190x148 mm PcW16

Cara Componentes

Cara Pistas
